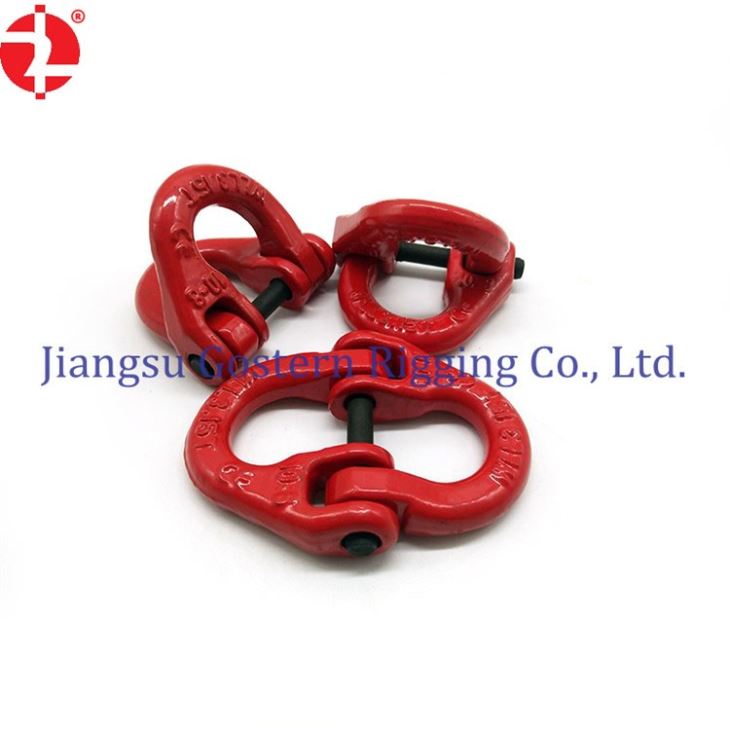

El grillete de mariposa es el eslabón de conexión que se usa junto con la cadena, la conexión es conveniente, rápida y confiable.
Especificaciones
Carga máxima de trabajo: 1,5 t~31,5 t
Material: aleación de acero de alta calidad
Proceso: Forja, tratamiento térmico
Factor de seguridad: 4 veces
Aplicación: utilizado en la operación de elevación
Acabado: pintado rojo/amarillo
Grillete de mariposa G80 (enlace de conexión)
Diámetro de la cadena | WLL | Parámetros (mm) | Peso (kilogramos) | ||||||
(en) | (mm) | (t) | A | B | C | D | E | F | |
9/32(1/4) | 7 | 1.5 | 8.4 | 47.8 | 47 | 19.8 | 16 | 14.2 | 0.13 |
5/16 | 8 | 2 | 9.15 | 55.4 | 50 | 23.1 | 16.8 | 16 | 0.15 |
3/8 | 10 | 3.15 | 11.4 | 64.3 | 63.5 | 26.2 | 21.6 | 19.1 | 0.34 |
1/2 | 13 | 5.3 | 16.3 | 87.4 | 81.8 | 36.6 | 27.7 | 23.9 | 0.75 |
5/8 | 16 | 8 | 19.1 | 105 | 96 | 43.9 | 35.1 | 28.7 | 1.3 |
3/4 | 20 | 11.2 | 23.6 | 126 | 118 | 53.1 | 40.4 | 32.5 | 2.26 |
7/8 | 22 | 15 | 26.9 | 140 | 143 | 58.7 | 50 | 36.6 | 3.41 |
1 | 25 | 21.2 | 31 | 152 | 157 | 63.5 | 56.4 | 47.8 | 5 |
1 - /1/4 | 32 | 31.5 | 38.1 | 189 | 194 | 78.5 | 64.3 | 55.6 | 9.25 |
Grillete de mariposa G63 (enlace de conexión)
Modelo | Diámetro de la cadena (mm) | A (mm) | B(mm) | C(mm) | diámetro (mm) | mi(mm) | F(mm) | Peso (kilogramos) |
HDH6 | 6 | 9 | 48 | 21 | 7 | 50 | 10 | 0.09 |
HDH8 | 8 | 11 | 58 | 21 | 9 | 54 | 13 | 0.17 |
HDH10 | 10 | 14 | 74 | 27 | 12 | 68 | 17 | 0.41 |
HDH12 | 12 | 17.5 | 94 | 37 | 13.5 | 88 | 20 | 0.67 |
HDH14 | 14 | 20 | 106 | 41 | 16 | 98 | 24 | 1.13 |
HDH16 | 16 | 23 | 114 | 45 | 18 | 110 | 27 | 1.61 |
HDH18 | 18 | 25 | 124 | 48 | 20 | 120 | 31 | 2.03 |
HDH20 | 20 | 28 | 131 | 50 | 23 | 130 | 34 | 2.73 |
HDH22 | 22 | 30 | 138 | 53 | 25 | 140 | 38 | 3.63 |
HDH24 | 24 | 33 | 150 | 59 | 27 | 152 | 42 | 4.73 |
HDH26 | 26 | 37 | 166 | 63 | 30 | 164 | 45 | 5.93 |
HDH30 | 30 | 40 | 180 | 65 | 33 | 170 | 50 | 7.14 |
HDH34 | 34 | 42 | 198 | 73 | 34 | 200 | 62 | 10.4 |
Fábrica
Jiangsu Gostern Rigging Co., Ltd. es un fabricante profesional que integra investigación, desarrollo y producción.Los principales productos son varios tipos de cables de acero, eslingas de cable de acero, eslingas de cable de nailon, eslingas de correas especiales, redes de seguridad, cinturones de seguridad, cadenas de elevación, vigas de elevación, abrazaderas de elevación, etc. Nuestros productos son ampliamente utilizados en metalurgia, maquinaria, ferroviario, petroquímico, portuario, eléctrico, automotriz, aeronáutico, construcción y otros.
